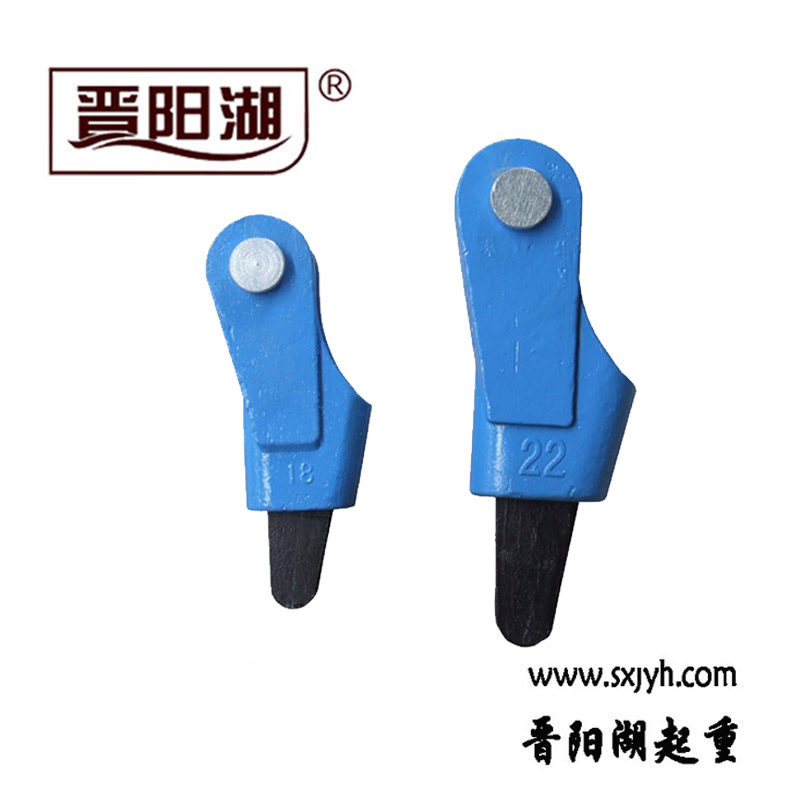

G80级楔形接头

楔形接头产品额定载荷10KN、15KN、20KN、25KN、30KN、35KN、50KN、55KN、65KN、75KN、95KN、120KN等，破断载荷43KN、51KN、71KN、100KN、118.5KN、161.3KN、184KN、249.6KN、285.3KN、327KN、373.6KN、487.6KN、600KN、780KN、984KN等

楔形接头产品额定载荷10KN、15KN、20KN、25KN、30KN、35KN、50KN、55KN、65KN、75KN、95KN、120KN等.

破断载荷51KN、71KN、100KN、118.5KN、161.3KN、184KN、249.6KN、285.3KN、327KN、373.6KN、487.6KN、600KN、780KN、984KN等。

楔形接头公称尺寸	额定载荷	破断载荷	B	D （H10）	A	R	开口销	重量
mm	KN	KN	mm	MM	mm	mm	Pin	kg/pc
6	10	43	29	16	90	16	2×20	0.56
83	10	51	31	18	100	25	2×20	0.77
10	15	71	38	20	120	25	2×25	1.01
12	20	100	44	25	155	30	2×25	1.70
14	25	118.5	51	30	185	35	2×25	2.34
16	30	161.3	60	34	195	42	3×30	3.27
18	35	184.0	64	36	195	44	3×30	4.00
20	50	249.6	72	38	220	50	3×30	5.45
22	55	285.3	76	40	240	52	4×50	6.37
24	65	327.0	83	50	260	60	4×50	8.32
26	75	373.6	92	55	280	65	4×50	10.16
28	95	487.6	97	55	305	70	4×50	13.94
32	120	600	110	65	360	77	5×60	17.94
36	155	780	122	70	390	85	5×60	23.03
40	200	984	145	75	470	90	5×60	32.35
